Опции
По желанию заказчика, в соответствии с проектом реализуем требуемые параметры осветительного устройства.Комплектность
• Светильник – 1 шт.• Руководство по эксплуатации – 1 экз./10
• Паспорт – 1 экз.
Описание

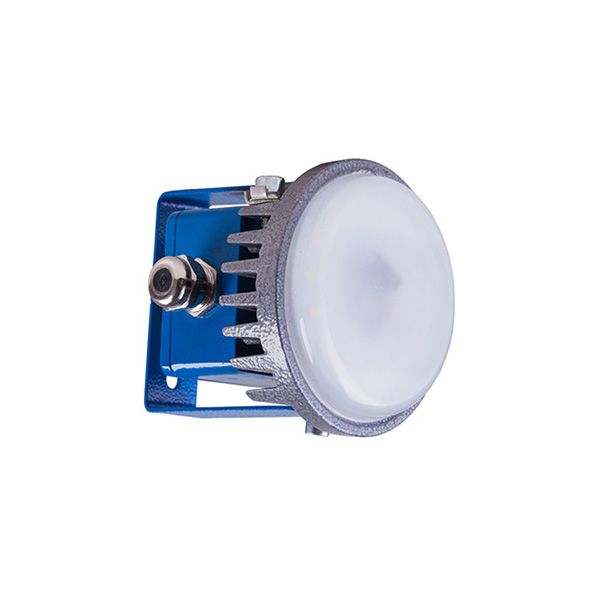

Светильник мало-габаритный, круглой формы, из литого алюминиевого сплава с полимерно-порошковым покрытием. В качестве источника света используется светодиодная матрица, рассеиватель из ударопрочного поликарбоната.
• Склады
• Грузовая, карьерная техника
• Может использоваться в качестве противотуманных фар
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Подходит для наружное освещение
• Судовые верфи
Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий
Область применения
• Промышленные помещения• Склады
• Грузовая, карьерная техника
• Может использоваться в качестве противотуманных фар
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Подходит для наружное освещение
• Судовые верфи
Структура обозначения
КВАНТ1.Х1-Х2/Х3-Х4 (Х5).Х6.LХ7-Х8. Х9 Х10Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий
Модификации светильника КВАНТ-1 21/8-12
| Наименование | Мощность, Вт | Световой поток, лм | Напряжение, В | Габариты (Ш,В,Г), мм | Масса, кг |
|---|---|---|---|---|---|
| Квант1.С-21/8 | 8 | 840 | AC 220 | Ø93х102 | 0,5 |
| Квант1.С-31/12-Д | 12 | 1260 | AC 220 | Ø93х102 | 0,5 |
Характеристики
| Габаритные размеры (ШхГхВ) | Ø93х102 мм |
| Исполнение | IP67 / РН1 / 1ExsIIBT6 X |
| Материал рассеивателя | Ударопрочный поликарбонат |
| Климатическое исполнение | У / УХЛ1 / ОМ1 |
| Температура окружающей среды, ⁰С | -60 ... +50 |
| Степень защиты IP | IP67 |
| Цветовая температура, K | 3000 / 4000 / 5000 / 6500 |
| Источник света | LED - светодиод |
| Напряжения, В. АС | 12 / 24 / 36 / 220 |
| Тип кривой силы света | К - концентрированная / Д - косинусная |
| Класс электрозащиты | I |
| Материал корпуса | Алюминий |
| Гарантийный срок, мес. | 60 |
| Срок службы, лет | 10 |
| Морской регистр | Да |
| Покрытие | Полимерно-порошковое |
| Тип крепления | С - на скобе / Ст - подвес на тросе |
