Опции

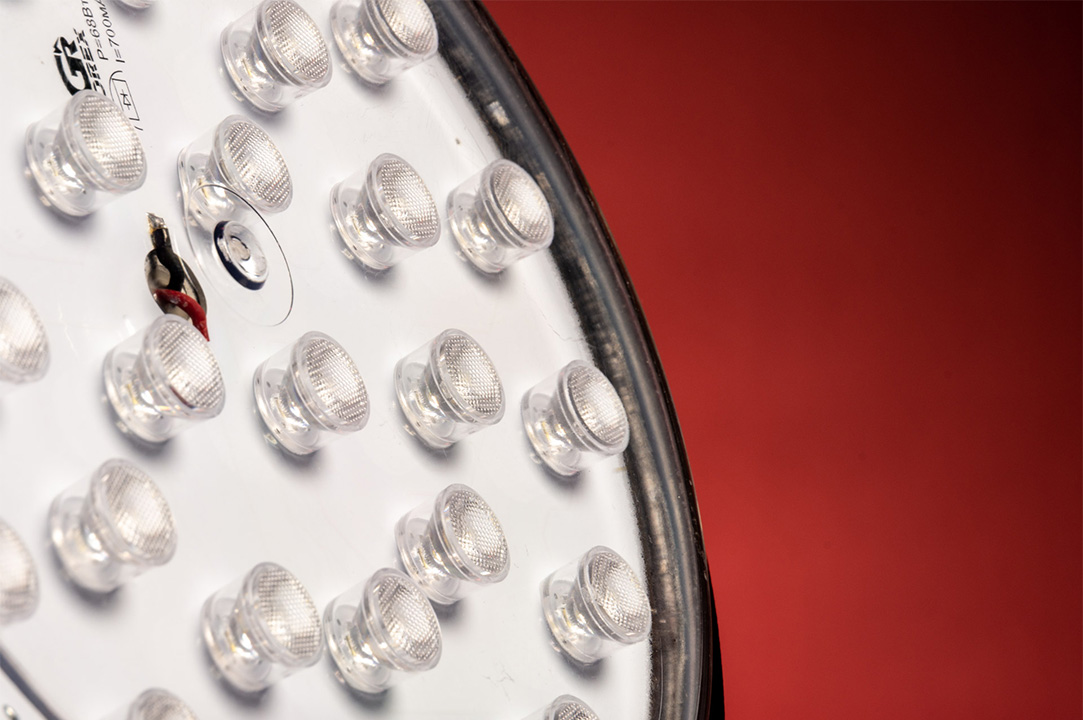

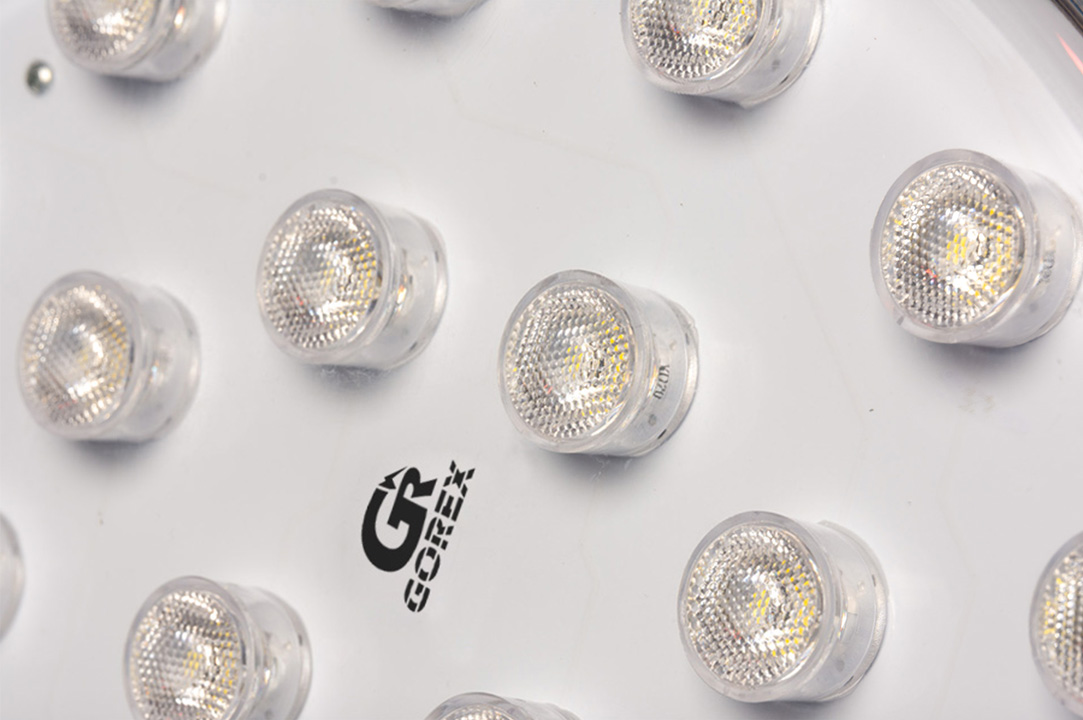

• По желанию заказчика, в соответствии с проектом реализуем требуемые параметры осветительного устройства.• Установка вторичной оптики в диапазоне от 15 до 60 градусов
Комплектность
• Светильник – 1 шт. • Руководство по эксплуатации – 1 экз./10 • Паспорт – 1 экз.Описание

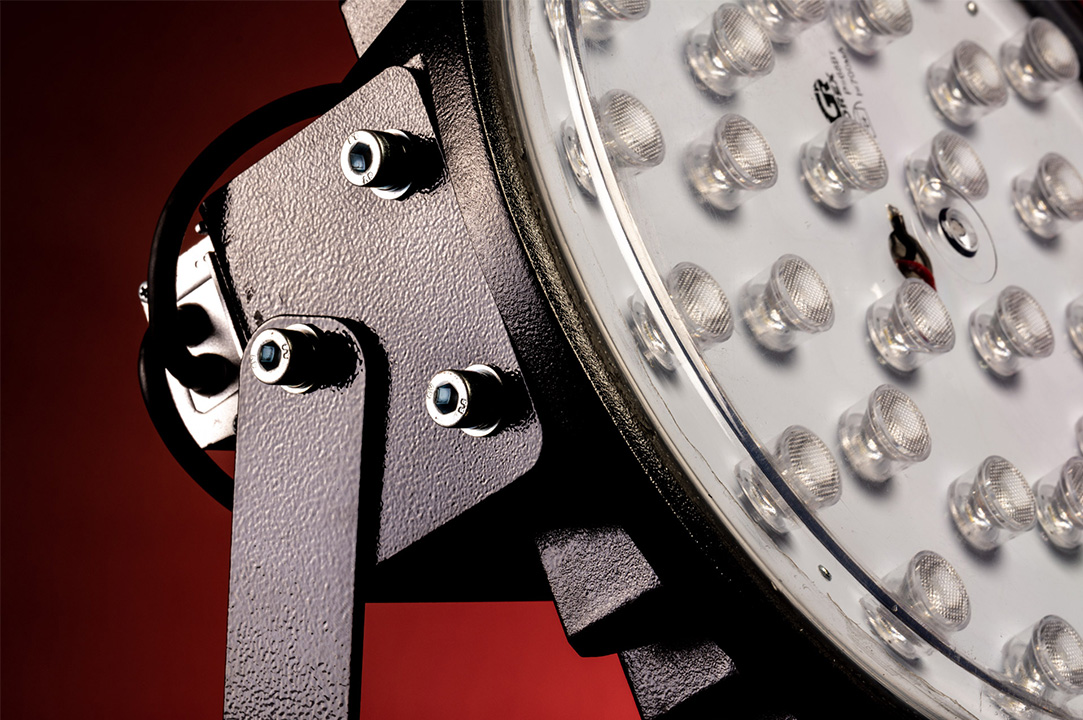

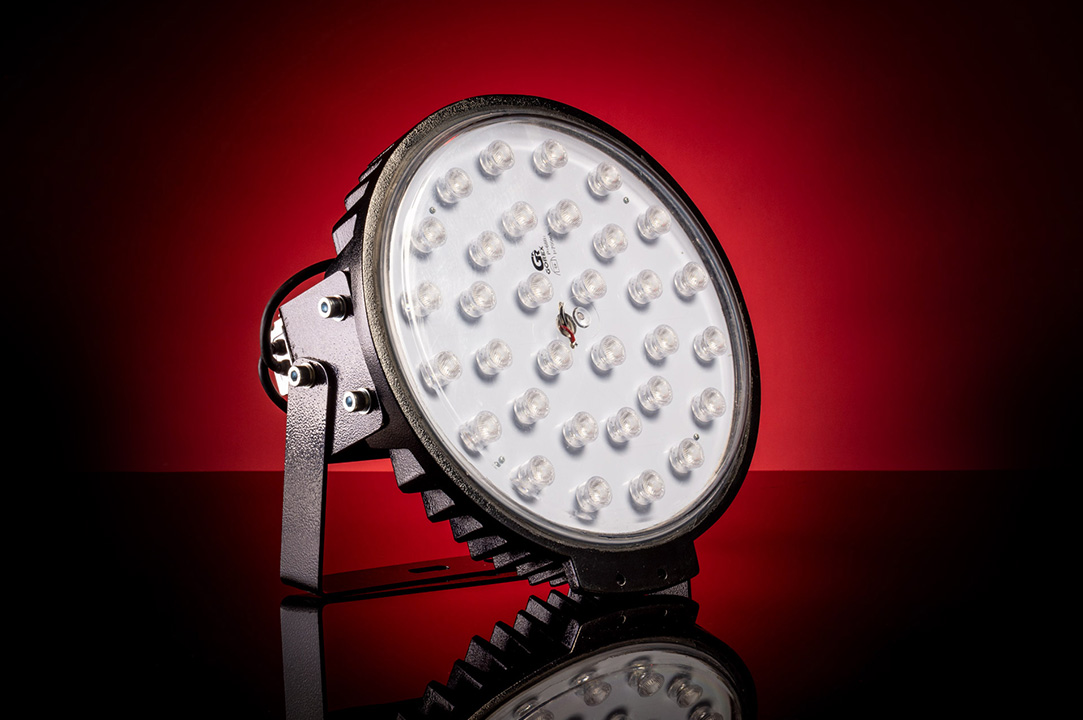

Прожектор светодиодный круглой формы, из литого алюминиевого корпуса с полимерно-порошковым покрытием, наиболее эффективный способ защиты изделия от разрушительного воздействия коррозии. В изделии используется рассеиватель из ударостойкого поликарбоната.
Основа систем энергообеспечения осветительного устройства обеспечивают драйвера компании ООО «ТК Аргос-Трейд».
Область применения
• Тоннели и улицы
• Мосты
• Парки, скверы
• Промышленные помещения
• Склады
• Спортивные сооружения
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Авиационные ангары
• Железнодорожные депо
• Судостроение
Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий
Основа систем энергообеспечения осветительного устройства обеспечивают драйвера компании ООО «ТК Аргос-Трейд».
Область применения
• Тоннели и улицы
• Мосты
• Парки, скверы
• Промышленные помещения
• Склады
• Спортивные сооружения
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Авиационные ангары
• Железнодорожные депо
• Судостроение
Структура обозначения
КВАНТ1.Х1-Х2/Х3-Х4 (Х5).Х6.LХ7-Х8. Х9 Х10Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий
Модификации светильника КВАНТ-1 32/70-120
| Наименование | Мощность, Вт | Световой поток, лм | Напряжение, В | Габариты (Ш,В,Г), мм | Масса, кг |
|---|---|---|---|---|---|
| Квант1.С-32/70-Д | 70 | 7350 | AC 36,127,220 DC 24 | Ø310х205 | 8,8 |
| Квант1.C-32/100-Д | 100 | 10500 | AC 36,127,220 DC 24 | Ø310х205 | 8,8 |
| Квант1.C-32/120-Д | 120 | 12600 | AC 36,127,220 DC 24 | Ø310х205 | 8,8 |
Характеристики
| Исполнение | IP67 / РН1 / 1ExsIIBT6 X |
| Материал рассеивателя | Боросиликатное стекло / Ударопрочный поликарбонат |
| Климатическое исполнение | У / УХЛ1 / ОМ1 |
| Температура окружающей среды, ⁰С | -60 ... +50 |
| Степень защиты IP | IP67 |
| Цветовая температура, K | 3000 / 4000 / 5000 / 6500 |
| Источник света | LED - светодиод |
| Напряжения, В. АС | 36 / 127 / 220 |
| Напряжения, В. DC | 24 / 12 |
| Тип кривой силы света | К - концентрированная / Д - косинусная |
| Класс электрозащиты | I |
| Материал корпуса | Алюминий |
| Гарантийный срок, мес. | 12 |
| Срок службы, лет | 10 |
| Морской регистр | Да |
| Покрытие | Полимерно-порошковое |
