Опции
• Модификация в двух стороннем исполнении типа "бабочка"• Напряжение питания: АС- 150÷250В (АС 100÷305В/DC 127÷430В под заказ)
• Возможно изготовление во взрывозащищённом исполнении "1Exs IIBT6"
• Установка вторичной оптики в диапазоне от 15 до 60 градусов
Комплектность
• Светильник – 1 шт.• Руководство по эксплуатации – 1 экз./10
• Паспорт – 1 экз.
Описание
Светодиодные светильники серии Квант-2, производятся из коррозионно-стойкого алюминиевого сплава, современный дизайн которого прекрасно сочетается с городской архитектурой исторических центров, а строгие линии подчеркивают современный урбанистический стиль мегаполиса.
Осветительное устройство отличается: конструкцией корпуса, фокусировкой светового потока, количеством светодиодов, позволяя подобрать светильник в максимальной мере отвечающий требованиям заказчика. Для систем скрытого видеонаблюдения выпускаются модификации светильников оснащенных инфракрасными светодиодами.
Основа систем энергообеспечения осветительного устройства обеспечивают драйвера компании ООО «ТК Аргос-Трейд».
Область применения
• Автотрассы, тоннели и улицы
• Парки, скверы
• Промышленные помещения
• Склады
• Спортивные сооружения
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Наружное освещение
Осветительное устройство отличается: конструкцией корпуса, фокусировкой светового потока, количеством светодиодов, позволяя подобрать светильник в максимальной мере отвечающий требованиям заказчика. Для систем скрытого видеонаблюдения выпускаются модификации светильников оснащенных инфракрасными светодиодами.
Основа систем энергообеспечения осветительного устройства обеспечивают драйвера компании ООО «ТК Аргос-Трейд».
Область применения
• Автотрассы, тоннели и улицы
• Парки, скверы
• Промышленные помещения
• Склады
• Спортивные сооружения
• Освещение объектов ЖКХ
• АЗС и нефтекомплексы (исполнение Ех)
• Наружное освещение
Структура обозначения
КВАНТ1.Х1-Х2/Х3-Х4 (Х5).Х6.LХ7-Х8. Х9 Х10
Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий
Х1 – тип крепления: С – на узкой скобе, Ст - крепление на трос , К – консольный
Х2 – количество источников света, шт.
Х3 - номинальная мощность источников света, Вт
Х4 – тип источника света по ГОСТ 17677 (светодиодный источник света обозначается буквой «Д»)
Х5 – обозначение коррелированной цветовой температуры: Х – холодный белый, 6500К; Д – дневной белый, 5000К; Н – нормальный белый, 4000К; Т – теплый белый, 3000К.
Х6 – вид напряжения (АС – переменное, 36 В, 127 В или 220 В; DC – постоянное, 12, 24 В)
LX7 – условный угол рассеивания света, град.
Х8 – маркировка взрывозащиты
Х9 – климатическое исполнение и категория размещения (по ГОСТ 15150)
Х10 – обозначение технических условий

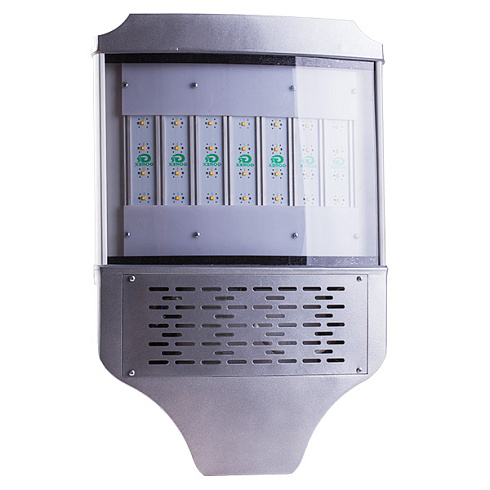

Модификации светильника КВАНТ-2
| Наименование | Мощность, Вт | Световой поток, лм | Напряжение, В | Габариты (Ш,В,Г), мм | Масса, кг |
|---|---|---|---|---|---|
| Квант2.С-28 | 28/42/50/60/70/80/90/105 | 3500-13125 | AC 24-26, 220 DC 24-36, 250-394 | 340х305х220 | 6,6 |
| Квант2.С-56 | 100/120/140/170/190/210 | 9850-26250 | AC/DC 220 | 340х305х220 | 8,6 |
| Квант2.С-84 | 150/250/280/315 | 16520-39375 | AC/DC 220 | 540х305х220 | 10,5 |
| Квант2.С-112 | 200/350/380/420 | 25000-52500 | AC/DC 220 | 640х305х220 | 12,5 |
| Квант2.С-140 | 250/500 | 31250/62500 | AC/DC 220 | 740х305х220 | 14,4 |
| Квант2.С-2-112 (бабочка) | 700/760/800 | 91000 - 104000 | AC/DC 220 | 640х605х220 | 25 |
| Квант2.С-2-140 (бабочка) | 1000 | 130000 | AC/DC 220 | 740х605х220 | 28,8 |
| Квант2.С-28 инфракрасный | 42/50/80 | 5460-10400 | AC 220 | 340х305х220 | 5,5-9,9 |
| Квант2.С-2-56 (бабочка) | 240/340/380/420 | 31200 - 54600 | AC/DC 220 | 440x610x220 | 16 |
| Квант2.С-2-84 (бабочка) | 500/560/630 | 65000 - 81900 | AC/DC 220 | 540x305x220 | 10,5 |
Характеристики
| Исполнение | IP67 / 1ExsIIBT6 X |
| Материал рассеивателя | Ударопрочный поликарбонат |
| Климатическое исполнение | У1 / УХЛ1 |
| Температура окружающей среды, ⁰С | -60 ... +50 |
| Степень защиты IP | IP67 |
| Цветовая температура, K | 3000 / 4000 / 5000 / 6500 |
| Источник света | LED - светодиод |
| Напряжения, В. АС | 127 / 220 / 176-264 |
| Напряжения, В. DC | 24 / 36 / 250-394 |
| Тип кривой силы света | К - концентрированная / Д - косинусная / Ш - широкая |
| Класс электрозащиты | I |
| Материал корпуса | Алюминий |
| Гарантийный срок, мес. | 12 |
| Срок службы, лет | 10 |
